一、裝置簡介

柜式七氟丙烷滅火裝置以七氟丙烷作為滅火劑，滅火機理是通過惰化火焰中的活性自由基，實現斷鏈滅火。七氟丙烷的特點是：無色無味、清潔、不導電、毒性低、滅火效率高、不污染被保護對象，特別是對大氣臭氧層無任何破壞作用。在第一代的哈龍?zhí)娲镏?，七氟丙烷的綜合性能最好。

本公司生產的柜式七氟丙烷滅火裝置是一種無管網滅火設備，具有輕便、可移動、安裝靈活的特點，外表美觀，不破壞防護區內的整潔，滅火劑無管路損失。當火災發生時，本裝置可直接向防護區噴射滅火劑，因此滅火效率高、速度快。

1. 適用范圍

本柜式裝置不用設置專用的氣瓶間，整個柜體設置在防護區內。適用于計算機房、檔案館、貴重物品庫、通訊機房等空間較小的防護區，幾臺柜式裝置聯用也可保護較大的保護區。當建筑物內無法設置專用的氣瓶間，或雖然有氣瓶間，但輸送距離較遠，不能滿足工程設計的要求，或防護區內不便安裝系統管網時，可使用本裝置。

2. 對防護區的要求

• 防護區的最低環境溫度不應低于0℃。
• 防護區維護結構及門窗的耐火極限均不應低于0.5h；吊頂的耐火極限不應低于0.25h。
• 防護區維護結構承受內壓的允許壓強，不宜低于1.2kPa。
• 防護區滅火時應保持封閉條件，除泄壓口以外的開口，以及用于該防護區的通風機和通風管道中的防火閥，在噴放七氟丙烷前，應做到關閉。

二、柜式七氟丙烷氣體滅火裝置主要性能參數

1. 裝置的性能參數

• 滅火劑儲存容器容積：40L/70L/90L/100L/120L/150L
• 設計工作壓力：2.5 MPa
• 滅火劑儲存容器充裝壓力（20℃）：2.5 MPa
• 最大工作壓力（50℃）：4.2 MPa
• 工作溫度范圍：0℃～50℃
• 滅火劑噴射時間：≤8s
• 滅火劑最大噴射時間：10s
• 裝置工作電源：AC220V 50Hz，DC24V

三、裝置示意圖

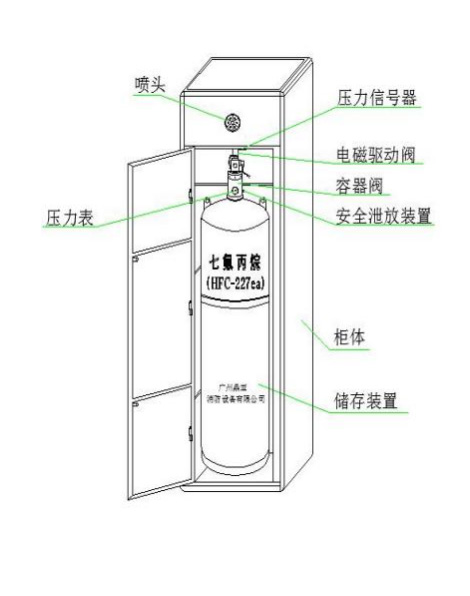

柜式七氟丙烷滅火裝置為獨立的全淹沒式滅火系統，如下圖：

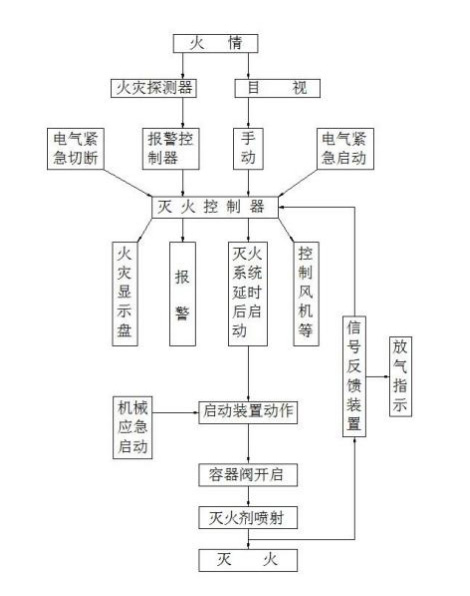

四、裝置操作程序圖

五、裝置安裝方法

1. 安裝場所要求

• 環境溫度為0℃～50℃，且干燥、通風良好。
• 空氣中不得含有易爆、導電塵埃及腐蝕部件的有害物質，否則必須予以保護，裝置不得受到震動和沖擊。
• 整個柜體必須能安裝平穩，不允許傾斜。
• 防護區的面積不宜大于500m2，體積不宜大于1600m3。
• 防護區維護結構及門窗的耐火極限均不應低于0.5h，吊頂的耐火極限不應低于0.25h。
• 防護區維護結構承受內壓的允許壓強，不宜低于1.2kPa。
• 防護區滅火時應保持封閉條件，除泄壓口以外的開口，以及用于該防護區的通風機和通風管道中的防火閥，在噴放七氟丙烷之前，應做到關閉。
• 防護區的泄壓口宜設在外墻上，應位于防護區凈高的2/3以上，泄壓口的面積應該根據相關的標準進行計算。
• 當設有外開彈性閉門器或彈簧門時，如果其開口面積不小于泄壓口計算面積，不須另設泄壓口。

2. 安裝位置選擇

安裝在防護區里的位置應選擇能避免接近熱源和太陽光直接照射的地方，并靠近墻體安裝，噴嘴的噴射方向應朝防護區。

3. 安裝步驟

• 按照選定的位置將柜體安放平穩。
• 將滅火劑瓶組放入柜內，并用固定抱卡和螺栓螺母固定在柜體上。
• 將高壓軟管安裝在柜體內的頂部，高壓軟管的一端接容器閥出口，另外一端從柜體圓孔伸出連接噴嘴，連接部位用生膠帶密封。
• 安裝噴嘴、噴嘴罩。
• 安裝壓力信號反饋裝置，安裝位置在高壓軟管的管堵頭上。
• 檢查各個安裝連接部位，必須保證固定牢固，管路連接處密封良好。

六、裝置使用方法

1. 啟動方式

該裝置的啟動方式為自動控制、手動控制和機械應急手動控制三種。一般情況下應使用手動控制，在保護區無人的情況下可以轉換為自動控制，當自動控制和手動控制不能執行時，應采用機械應急手動控制。

• 自動控制：將控制盤上控制方式選擇鍵調到“自動”位置，滅火系統處于自動控制狀態。當保護區域發生火情，火災探測器發出火災信號，報警控制器立即發出聲、光報警信號，控制盤接受到兩個獨立的火災報警信號，發出聯動指令，關閉聯動設備，經過30秒延時，發出滅火指令，啟動電磁閥打開滅火劑容器閥釋放滅火劑，實施滅火。
• 手動控制：將控制盤上控制方式選擇鍵調到“手動”位置，滅火系統處于手動控制狀態。當一保護區域發生火情，可按下手動控制盒或控制盤上的啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑，實施滅火。在自動控制狀態，仍可實現手動控制。
• 機械應急手動控制：當一保護區域發生火情，滅火控制器不能發出滅火指令時，應立即通知所有人員撤離現場，關閉聯動設備，然后撥出電磁閥上的安全卡套，壓下圓頭把手打開電磁閥，釋放啟動氣體，即可打開容器閥，釋放滅火劑，實施滅火。如果此時遇上電磁閥維修或啟動鋼瓶充換啟動氣體或其它原因不能開啟容器閥時，應拉下滅火劑容器閥上的機械應急啟動把手打開容器閥，釋放滅火劑，實施滅火。

2. 緊急停止

當發出火情警報，在延時時間內卻發現情況變化不需啟動滅火系統進行滅火時，可按下手動控制盒或控制盤上的緊急停止按鈕，即可停止滅火控制器滅火指令的發出。

七、裝置的檢查和維護

1. 定期檢查

本裝置是一種高效滅火裝置，自動化程度高、密封要求嚴，為了確保工作的可靠性，應由經過專門培訓的專人負責定期檢查和維護。

• 每月應對本裝置進行一次檢查，檢查內容包括儲存容器、容器閥、高壓軟管、電磁驅動裝置、壓力信號器與噴嘴等全部裝置部件的外觀檢查。
• 每年應對本裝置進行兩次全面檢查，檢查內容包括防護區的開口情況、高壓軟管的狀態、噴嘴孔口的堵塞情況等。
• 每三年應對本裝置進行一次全面檢查，檢查內容包括閥件及啟動瓶組件的拆洗重裝、全系統的重新調試等。

2. 使用后復位

本裝置滅火使用后，應使控制盤復位、容器閥更換新膜片、電磁驅動裝置恢復原工作狀態，并按設計要求重新充裝滅火劑。

八、注意事項

• 裝置噴射滅火劑前，所有人員必須在延時期內撤離火情現場，滅火完畢后，必須首先啟動風機，將廢氣排出后，工作人員方可進入現場。
• 啟動瓶、儲瓶在運輸過程中，應輕裝輕卸，防止碰撞、倒置，整個裝置應避免接近熱源，避免太陽光直接照射。
• 更換新的膜片必須由我公司供應，不得隨意用未經試驗的膜片代用。
• 在日常維護、保養或進行周期檢查時應嚴格按照操作程序，確保防止滅火劑誤噴。
• 拆裝過程中應避免碰傷表面而影響外觀。
• 無關人員切勿亂摸亂動本裝置的零部件，以免發生意外。

九、售后服務

1. 質保期內服務

驗收合格后一年內，我公司免費對設備、系統出現的各種質量缺陷、故障（非使用單位工作人員操作所致，包括出現漏氣及誤動作后的充氣）予以修復、更換，并免費協助解決有關技術問題、協助使用單位對本系統的運營管理和維護以及操作人員、維護人員的技術培訓等。

2. 質保期滿后服務

我公司在產品質保期滿后可提供一定范圍內的有償維修保養服務，具體內容需視實際情況而定。
